SPRセンサーチップ（XanTec bioanalytics）

• XanTec Chip セレクション ガイド
• Cytiva社製センサーチップとXanTec社製センサーチップの対応表
• 参考

XanTec Chip セレクション ガイド

最適な結果を得るため、XanTec は多様なポリマー、密度、厚さ、および捕捉分子を網羅する幅広い種類のセンサーチップを提供しています。以下のチャートは、アッセイ形式、相互作用の種類、および相互作用する（バイオ）分子に応じて最適なチップ表面を選択する際の目安としてご活用ください。

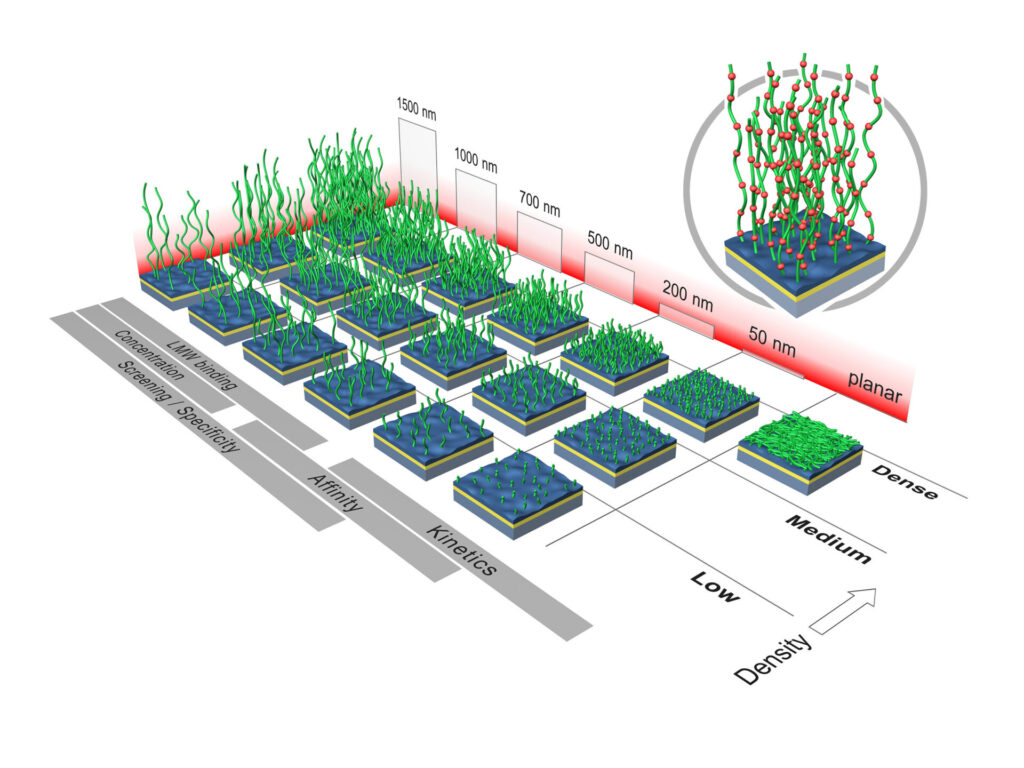

アナライトの分子量に応じた推奨されるハイドロゲルの厚さ

アナライトの分子量 (Da)	<100	100-1000	1k-10k	10k-150k	>150k
推奨されるハイドロ ゲルの厚さ (nm)	≥500	≥500	500-200	200-50	50-planar

アナライトの分子量に応じた推奨されるハイドロゲル密度

アナライトの分子量 (Da)	<100	100-1000	1k-10k	10k-150k	≥150k
推奨されるハイドロ ゲルの密度	dense	dense – medium	medium	medium – low	low

アプリケーション（リガンド – アナライト）	推奨構造 / ポリマーの種類	適切なセンサーチップ
Protein ‒ protein, assay	Hydrogel, 100 – 500 nm, low – medium density. Linear polycarboxylate or carboxymethyldextran.	CMD200M, CMD500L, HC200M, (HC1000M)
Protein – protein, kinetics	2D surface or thin hydrogel with low density.	CMDP, CMD50L, CMD50M, CMD200L, HC30M
Protein – DNA or polysaccharide	Hydrogel, 30 – 1000 nm, medium density. Linear polycarboxylate.	HC30M, HC200M, HC1000M
Protein – peptide/small molecule	Hydrogel, >500 nm, high density. Linear polycarboxylate or carboxylated polysaccharide	CMD500M, HC1000M, HC1500M
Protein – virus, particle or bacteria (cells)	Thin (50 nm) hydrogel, 2D surface, medium-high density. Linear polycarboxylate or carboxymethyldextran.	CMDP,CMD50M, HC30M
DNA – DNA, small molecules, peptides	Hydrogel, > 200 nm, medium – high density. Streptavidin modified linear polycarboxylate or carboxymethyldextran.	SAD500M, SAHC1000M
DNA – protein	Hydrogel, 100 – 500 nm, low – medium density. Streptavidin modified carboxymethyldextran or linear polycarboxylate.	SAD50M, SAD200L, SAD200M, SAD500L, SAHC200M
Positively charged analytes or contaminants – biotinylated ligands	30 – 1500 nm neutravidin derivatized polycarboylate hydrogel with low charge density. Reduces non-specific binding of positively charged analytes or sample components.	NAHLC30M, NAHLC200M, NAHLC1500M
Click coupling Especially Sensitive Ligands (e.g. Proteins with restrictions in buffer composition) and all other proteins	Azide modified linear polycarboxylate and carboxymethylated dextran with DBCO modified ligand – DBCO Labeling Kit Preferable alternative to biotin/streptavidin	AZD50L, AZD200M AZHC30M, AZHC200M, AZHC1500M
Cell, virus, particle, lipid bilayers – any species	2D surface or thin (50 nm) hydrogel, medium-high density. Linear polycarboxylate or carboxymethyl- dextran with hydrophobic anchor groups.	CMDP, CMD50M, CMD50D, HC30M
Assays in serum or culture medium, positively charged analytes or contaminants.	Hydrogel, 30 – 1000 nm, medium density. Linear polycarboxylate with reduced charge density.	HLC30M, HLC200M, HLC1000M Activation with sulfo-NHS required.
2D SPR micorarrays (spotting)	NHS-preactivated hydrogel, >100 nm, linear polycarboxylate.	HCX200M, HCX1000M
2D SPR micorarrays (flow printing)	As standard SPR (see above).	As standard SPR (see above).
Protein – peptide/small molecule	Hydrogel, >500 nm, medium-high density. Linear polycarboxylate or carboxylated polysaccharide	CMD500M,CMD700M, HC1000M, HC1500M
Vesicles and liposomes	Lipophilic anchor groups attached to a CM dextran hydrogel. Captures whole vesicles and liposomes.	LD
Supported lipid bilayers, Transmembane proteins	Lipophilic anchor groups attached to a planar CM dextran surface. Substrate for lipid bilayer formation and vesicle spreading.	LP
Antibodies	Recombinant Protein A/G derivatized CMD or HC polymer. It consists of 7 IgG-binding domains and its binding capacity is broader than either Protein A or Protein G alone. Protein A/G binds reversible and directed to all human IgG subclasses, IgA, IgE, IgM and to a lesser extent IgD. However, it does not bind mouse IgA, IgM or murine serum albumin.	PAGD50, -200, -500 &-700L/M PAGHC30, -200, -1000 & -1500M PAGP
DNA, Proteins & peptides with low pI	Zwitterionic surface for covalent immobilization of negatively charged molecules via NHS chemistry	ZC30M, ZC80M, ZC150D
Difficult to couple proteins, peptides, small molecules, carbohydrates, nucleic acids.	Surfaces derivatized with UV crosslinker. UV crosslinkers are extremely reactive upon irradiation with near UV (UV-A) and target many functional groups (-OH, -NH2 including less reactive C-H and C-C bonds).	UVD50, -200,-500 & -700, UVDP UVHC30, -200, -1000 & -1500 UVHCP
Click coupling	DBCO modified linear polycarboxylate and carboxymethylated dextran sensor chips for immobilization of azide modified ligands	DCD50L, DCD200M

文字コードは、利用可能なハイドロゲルの厚さおよび / または孔密度を表します。デキストランを基にしたハイドロゲルの場合、4 つの異なる厚さ（20、50、200、700 nm）と 3 つの鎖密度（低、中、高）を組み合わせることができます。例えば、製品コードの例として SCBS CMD 200M があり、これは「Sensor Chip Biacore™シリーズ S 対応のカルボキシメチルデキストラン 200 nm、中密度ハイドロゲル」を意味します。改変デキストランの標準的な官能基密度はいずれもアンヒドログルコース単位あたり 1 です。非特異的相互作用を低減するために有用な、より低く官能基化された製品も利用可能です。

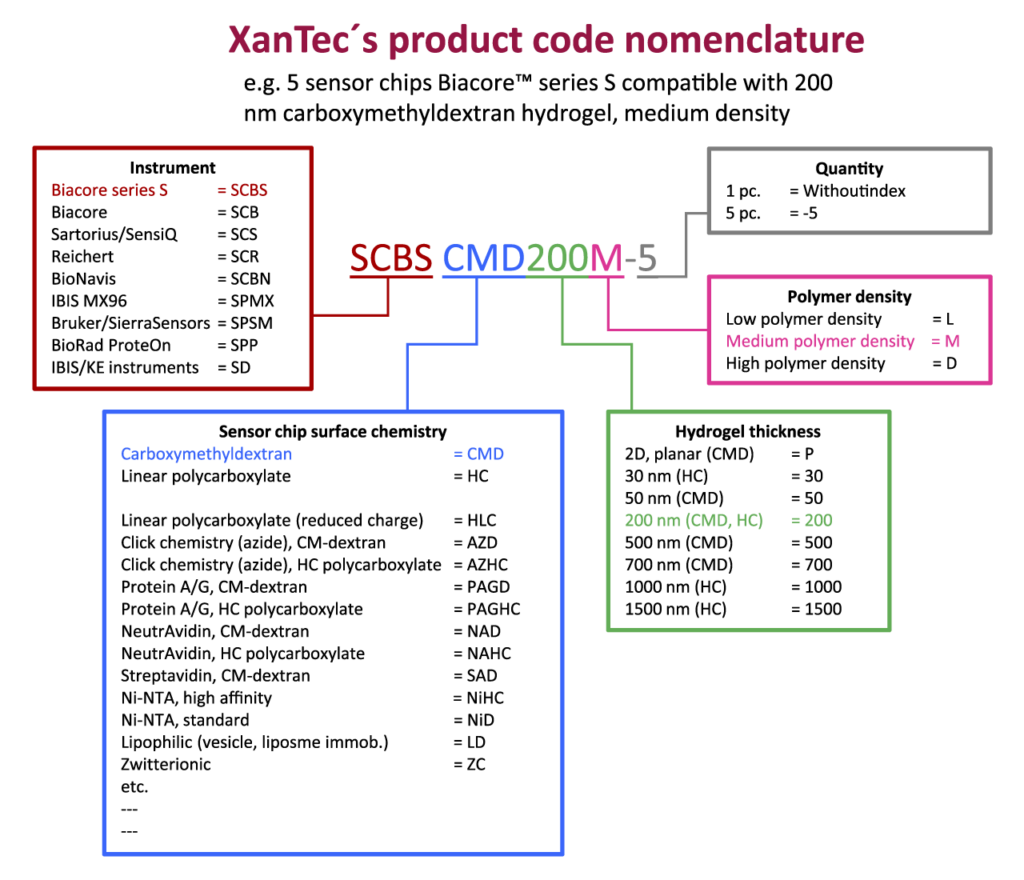

XanTec の製品コード表記方法：まず、使用される SPR システムの略称（赤）から始まり、次にポリマーまたはポリマー修飾の略称（青）が続きます。これらは、ハイドロゲルの厚さ（緑）、ハイドロゲルの密度（マゼンタ）、およびパッケージあたりのセンサーチップの数（灰色）と組み合わされます。

Cytiva社製センサーチップとXanTec社製センサーチップの対応表

チップ表面の化学修飾	Cytiva社製センサーチップ	XanTec社製同等品	XanTec社製類似品
Plain gold surface	Au	AU
No hydrogel, low capacity	C1	CMDP planar	HCP planar
Short matrix, normal capacity	CM3	CM50L	HC30M
Standard hydrogel, low charge density	CM4	HLC200M	HLC30M
Standard hydrogel, normal capacity	CM5	CMD200M	CMD200L、HC200M
Standard hydrogel, high capacity	CM7	CMD700L	CMD500M、HC1500M
Biotin capturing surface	SA	SAD200M	SAD200L、SAHC200M
PEG-based alternative to dextran surface	PEG	CMPEG
Hydrophobic 2D surface	HPA	HPP
Vesicle and liposome capture	L1	LD	LP
NTA for His6 tagged ligands	NTA	NiD200M	Poly-NTA NiHC group (high affinity)
Antibody capture surface	Protein A	PAD200L	PAHC200M
Antibody capture surface	Protein G	PAGD200L	PAGHC200M
Reversible capture of biotinylated ligands	CAPture Kit	RGD200M
